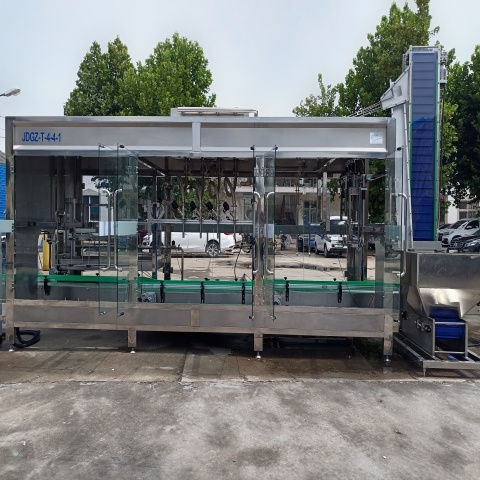

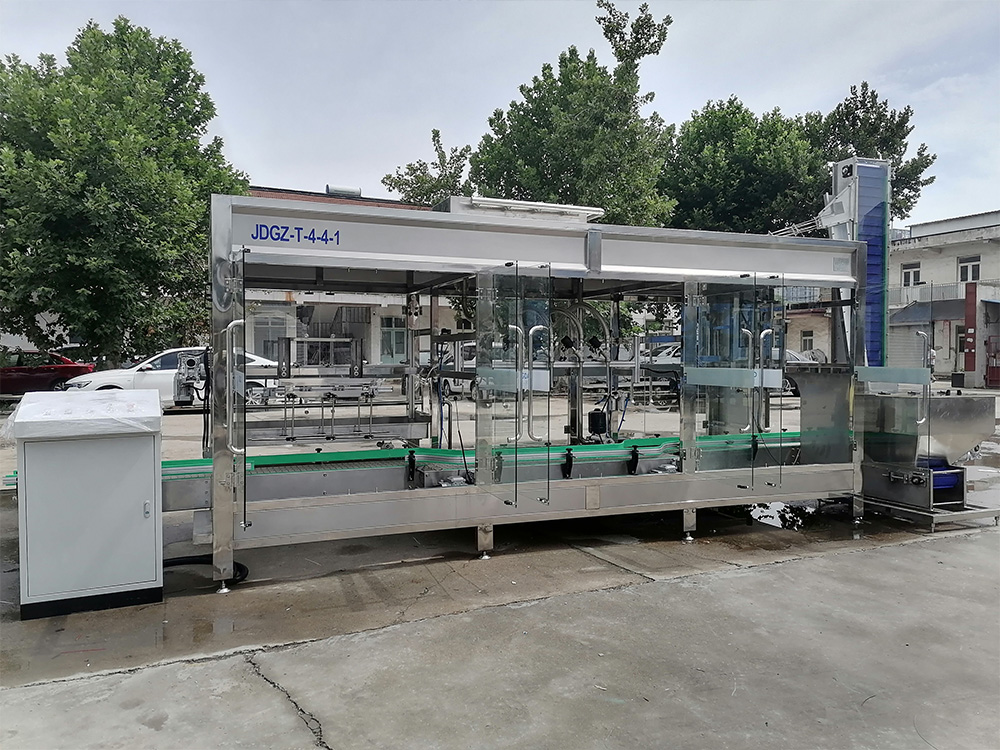

整套机器为全自动灌装生产线，包含自动反冲系统，自动灌装系统，自动上盖系统及自动封盖系统部分。
（1）反冲系统
反冲系统与空瓶输送架相连，当空瓶进入反冲系统范围内通过光电感应，由电路控制系统指令气路电磁阀动作，推入冲洗工位，使夹瓶气缸把瓶口夹紧，然后由翻瓶气缸动作，使瓶口向下进行冲洗。

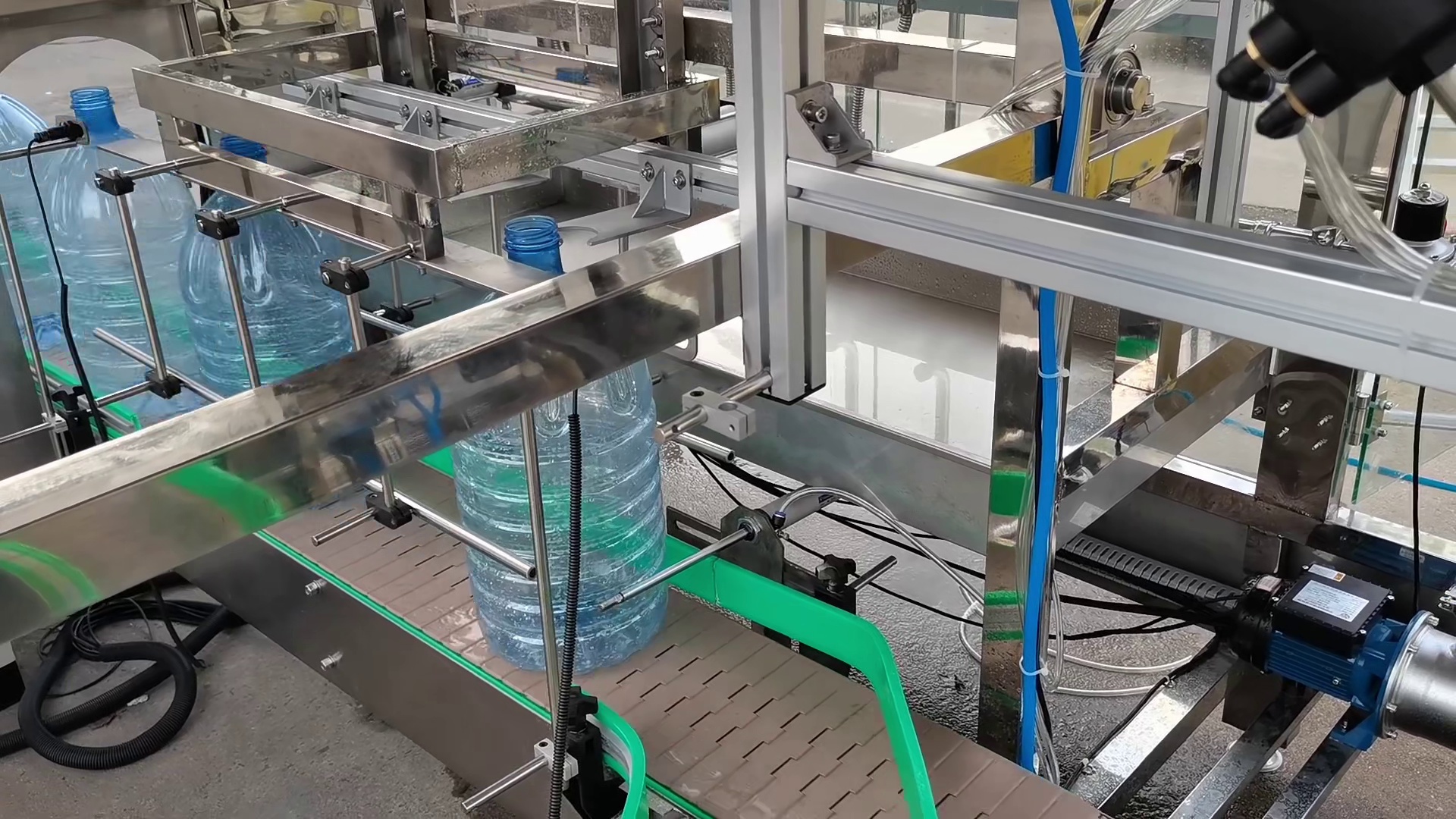

（2）灌装系统
当清洗完的空瓶子由输送系统送到灌洗系统后，底部顶桶气缸动作，把瓶子侧移，使瓶子底部与输送带离开，进行灌装，通过程序设定达到一定时间后（灌满后）（容积可任意调节）停止灌装，顶桶气缸做推出运动，使装满水的瓶子放到输送节上，然后输向封盖系统。
（3) 上盖系统
通过特制输送带能够连续向旋盖旋盖系统提供瓶盖，输送过程是在密封的环境下进行的，其结构简单实用，操作维护容易，本机最大优点是不对灌装房的净化空气产生污染。
本机主要有输送带、电机、减速机和电器控制等结构组成，机器输盖能力受旋盖机料斗电子检测装置控制。
（4)封盖系统
封盖系统由出盖滑道和自动旋盖装置组成，旋盖装置是有旋盖头及机架转动部件组成，并且理盖滑道配有在线式紫外线杀菌器，当装满水的瓶子输送到旋盖机后进行旋盖，如此反复，然后把旋好的瓶输向进库间并检验。
电器配置
|
序号 |
名称 |
产地 |
|
1 |
不锈钢方钢 |
50*50*2.0/SUS304 |
|
2 |
电源电压 |
AC380V/50HZ |
|
3 |
气量 |
0.6—0.8MPa |
|
4 |
油水分离器 |
1套 |
|
5 |
连接管路 |
U-PVC/华亚 |
|
6 |
PLC |
海为/松下 |
|
7 |
接触器 |
欧姆龙 |
|
8 |
电机 |
欧邦 |
|
9 |
气缸、气管 |
山耐斯 |
|
10 |
电磁阀 |
正泰/山耐斯 |
|
11 |
按钮 |
上海 |
|
12 |
光电 |
进口 |
|
13 |
灌装方式 |
变频灌装 |
|
14 |
冲洗工位 |
4 |
|
15 |
灌装工位 |
4 |
|
16 |
旋盖工位 |
1 |
